Szczegóły Produktu:
|
| Ocena precyzji: | TO 6 | Typ uszczelek: | Zapieczętowany |
|---|---|---|---|
| Wewnętrzna średnica: | 25 ~ 80 mm | Średnica zewnętrzna: | 90 ~ 300 mm |
| SZEROKOŚĆ: | 50 ~ 112mm | Twardość HRC: | 58 ~ 62 |
| Zakres momentu obrotowego: | 276 ~ 1830 Nm | ||
| Podkreślić: | Części do maszyn do druku fleksograficznego z wolnym kołem IT6,części do maszyn do druku fleksograficznego z wolnym kołem 80 mm,sprzęgło jednokierunkowe z wolnym kołem IT6 |
||

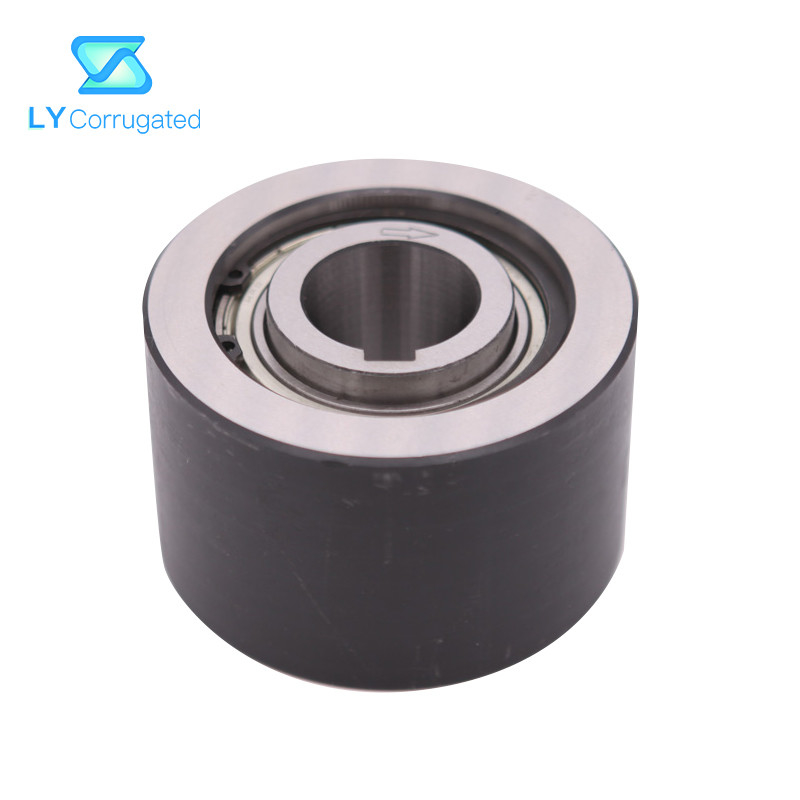

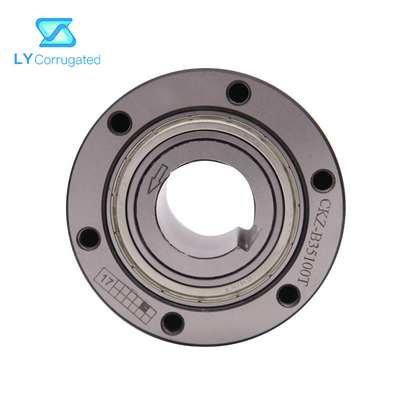

Części maszyny do druku fleksograficznego Łożysko jednokierunkowe wałka sprzęgła krzywkowego z wolnym kołem
Parametr produktu:
| Rodzaj |
Nominalny Moment obrotowy [Nm] |
Wybieg Prędkości [obr/min] |
Wymiar w konturze |
Waga [kg] |
|||||||||||
|
Wewnętrzny Wyścig |
Zewnętrzny Wyścig |
D [h7] |
D1 [h6] |
B | F | nM | mi | H |
d [h7] |
C | bn×tn | mi | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3,3 | 6,3 | 5.60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3,8 | 3,8 | 9,69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3,8 | 2,8 | 17,5 | |
Opis:
1, typ CKZ-B to wolnobiegi typu sprężynowego, niezależne, uszczelnione i łożyskowane za pomocą dwóch łożysk kulkowych.Urządzenie dostarczane jest w zależności od typu nasmarowane olejem lub smarem.
2, bieżnia wewnętrzna jest osadzona na wale, bieżnia zewnętrzna ma dodatnią tolerancję h7, aby zapewnić pasowanie wciskowe w obudowie do H7 i jest przykręcane do wiązania.
3, Ten typ jest szeroko stosowany w maszynach do pakowania, drukowania, wytwarzania papieru i tak dalej, aby zrealizować zabezpieczenie lub przekroczenie w podwójnych napędach.
